Završna glodalica za ugao radijusa 4 žleba

Spotlight Exhibits

Opis

U oblasti savremene proizvodnje, efikasni rezni alati su veoma važni za kvalitet i efikasnost mašinske obrade. Ova završna glodalica sa 4 žlebova ugaonog radijusa ima široku primenu u raznim oblastima zbog svog cementnog karbidnog materijala, poluprečnika ugla i specijalnog premaza. To je efikasan rezni alat za mašinsku obradu, sa posebnim dizajnom utora, koji može obezbediti glatku površinu tokom obrade i smanjiti vreme potrebno za mašinsku obradu. Osim toga, ima četiri rezne ivice sa pravilnom dužinom žljebova, koje mogu efikasno obraditi radijus fileta na dnu ramena za glodanje i poboljšati brzinu posmaka, čime se produžava vijek trajanja alata i poboljšava produktivnost.



Karakteristike

1. Dizajn žljebova: Ova završna glodalica sa 4 žljebova ugaonog radijusa ima četiri utora, koji mogu postići glatkiju površinu tokom obrade. Istovremeno, postojanje žlijeba može smanjiti vrijeme obrade i poboljšati efikasnost proizvodnje.



2. Dizajn radijusa ugaonice: Dizajn radijusa ugaonice omogućava krajnjem glodalu da postigne veću preciznost. Naročito kada se radi sa zahtjevnim materijalima kao što su nehrđajući čelik, kaljeni čelik i druge legure, može pružiti precizniji učinak rezanja.



3. Specijalni DLC premaz: Završna glodalica je obložena posebnim DLC premazom, koji ima višestruke prednosti. Prvo, DLC premaz može efikasno spriječiti koroziju i zaštititi rezne alate od vanjskog okruženja. Drugo, DLC premaz također može produžiti vijek trajanja alata i smanjiti rizik od habanja i oštećenja.



4. Izbor više veličina: pruža izbor metričkih i britanskih veličina kako bi se zadovoljile različite potrebe obrade. Ovaj izbor više veličina čini alat fleksibilnijim i svestranijim.



Aplikacija



• Proizvodnja metala: U području proizvodnje metala, posebno kada se radi o nehrđajućem čeliku, kaljenom čeliku i drugim materijalima, ovo glodalo s 4 žleba ugaonog radijusa može pružiti visoko precizna i efikasna rješenja za obradu.

• Vazduhoplovstvo: Ove industrije zahtevaju izuzetno visoku preciznost i kvalitet delova, a radni komad proizveden ovim glodalom ima ujednačene specifikacije i visoku preciznost, što može da ispuni ove zahteve.

• Obradna radionica: Može zadovoljiti potrebe različitih materijala i zadataka obrade i može pružiti tačan učinak rezanja za proizvodnju mehaničkih dijelova.





Fabrika





opis proizvoda





55HRC 4 žleba Cementirani karbidni ugaoni Raduius krajnja glodalica sa premazom





SPECIFIKACIJA	R	d1	L1	D	L
D4*12*D4*50L	R0.1-R0.5/R1	4mm	12mm	4mm	50mm
D4*16*D4*75L	R0.1-R0.5/R1	4mm	16mm	4mm	75mm
D4*20*D4*100L	R0.1-R0.5/R1	4mm	20mm	4mm	100mm
D5*15*D5*50L	R0.1-R0.5/R1	5mm	15mm	5mm	50mm
D5*20*D5*75L	R0.1-R0.5/R1	5mm	20mm	5mm	75mm
D5*25*D5*100L	R0.1-R0.5/R1	5mm	25mm	5mm	100mm
D6*18*D6*50L	R0.1-R0.5/R1	6mm	18mm	6mm	50mm
D6*24*D6*75L	R0.1-R0.5/R1	6mm	24mm	6mm	75mm
D6*30*D6*100L	R0.1-R0.5/R1	6mm	30mm	6mm	100mm
D8*24*D8*60L	R0.1-R0.5/R1	8mm	24mm	8mm	60mm
D8*30*D8*75L	R0.1-R0.5/R1	8mm	30mm	8mm	75mm
D8*35*D8*100L	R0.1-R0.5/R1	8mm	35mm	8mm	100mm
D10*30*D10*75L	R0.1-R0.5/R1	10mm	30mm	10mm	75mm
D10*45*D10*100L	R0.1-R0.5/R1	10mm	45mm	10mm	100mm
D12*35*D12*75L	R0.1-R0.5/R1	12mm	35mm	12mm	75mm
D12*45*D12*100L	R0.1-R0.5/R1	12mm	45mm	12mm	100mm



Tolerancije
Prečnik flaute	Tolerancija prečnika flaute	Tolerancija prečnika drške
Φ1.0-Φ2.9	0--0.02	H6
Φ3-Φ6	-0.01--0.03
Φ6-Φ10	-0.01--0.035
Φ10.0-Φ18.0	-0.01--0.04
Φ18.0-Φ20.0	-0.015--0.045



Aplikacija
Carbon Steel legirani čelik	Prethodno očvrsnuti čelik	Visoko kaljen				Nehrđajući čelik	Bakarna legura	Aluminijumska legura
	45HRC	50HRC	55HRC	60HRC	65HRC
○	○	√	√			○	○	○



Preporučeni parametri



Materijal	Ugljični čelik, legirani čelik, S45C, FC, FCD, SCM, S50C, SKS...		Legirani čelik, alatni čelik SCR, SNCM, SKD11, SKD61.NAK80		Tvrdi čelik, SKD11
Tvrdoća	HRC30		HRC50		HRC60
Prečnik	Brzina rezanja (VC) (mm-1)	Feed (F) (mm-min)	Brzina rezanja (VC) (mm-1)	Feed (F) (mm-min)	Brzina rezanja (VC) (mm-1)	Feed (F) (mm-min)
1mm	22000	400	18000	200	9000	140
1.5mm	12000	500	11000	280	5200	150
2mm	10000	550	10000	280	4600	170
3mm	9000	600	5500	310	3500	220
4mm	6000	750	5000	400	2200	220
5mm	4800	800	4000	400	1700	240
6mm	4500	820	3800	420	1600	300
8mm	3500	820	2800	420	1000	300
10mm	3000	820	1800	420	900	300
12mm	2000	820	1600	350	800	300
16mm	1500	650	1000	300	500	150
20mm	1200	650	900	300	400	150





Lista sirovina



Ocjena	ISO kod	Hemijski sastav (%)		Veličina zrna (um)	Fizička mehanička svojstva (veća ili jednaka)			Premazivanje
		Toalet	Co		Gustina (g/cm3)	tvrdoća (HRA)	TRS (N/mm2)
YG10X(50HRC)	K30-K40	89	10	0.8	14.43	91.5	2500	TISIN
UF12U(55HRC)	K40	87	12	0.6	14.15	92.3	3900	TISIN
AF501(60HRC)	K05-K10	89	10	0.4	14.1	92.8	3600	NANO BLACK
AF308(65HRC)	K05-K10	91	8	0.3	14	93.8	3800	NANO (PLAVA)

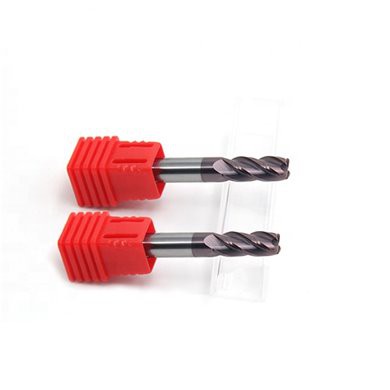

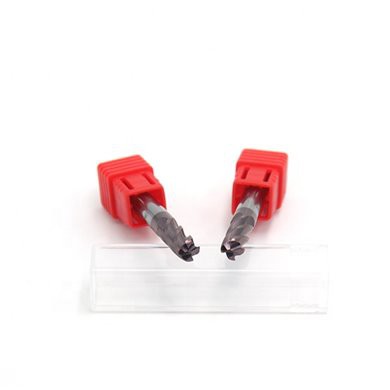

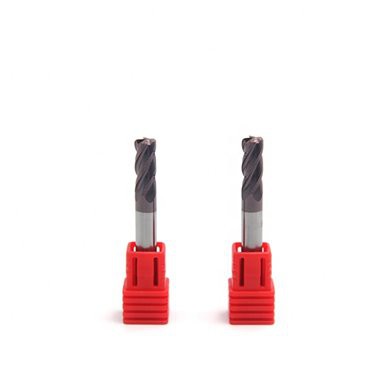

Detaljne fotografije





Glodalo sa 4 žlebova ugaonog radijusa	Rezač od tvrdog metala sa 4 žleba	4 žlebovi Corner Radius Karbidna glodalica





Naše prednosti



1. Nakon što dobijete upit, mi ćemo odgovoriti u roku od 12 sati

2. Slobodno me nazovite bilo kada

3. Narudžba uzorka je dobrodošla

4. Dobrodošli da posjetite našu tvornicu, mi ćemo vas pokupiti

5. Slobodno nas pitajte cjenik





Pakovanje





FAQ



P1: Kompanija ili fabrika:

A1: Mi smo profesionalna fabrika karbidnih alata više od 10 godina. najbolji proizvodi od volfram karbida su u Kini.



P2: Koji je vaš MOQ?

A2: Pozdravljamo vašu narudžbu uzorka kako bismo testirali naš kvalitet, vjerujemo da ćete otkriti da smo mi pravi dobavljač kojeg tražite. tako da nema MOQ.



P3: Mogu li dobiti vaš katalog?

O3: Da, naravno. možemo vam poslati e-poštom.



P4: Koliko dugo mogu dobiti narudžbu

A4: Uzorak narudžbe 1-5 dana. velika narudžba treba provjeriti, obično 15-25 dana.



P5: Možete li napraviti robu prema našim crtežima?

A5: Da, u redu je, imamo odjel za profesionalno oblikovanje.
